多用途真空熱水鍋爐

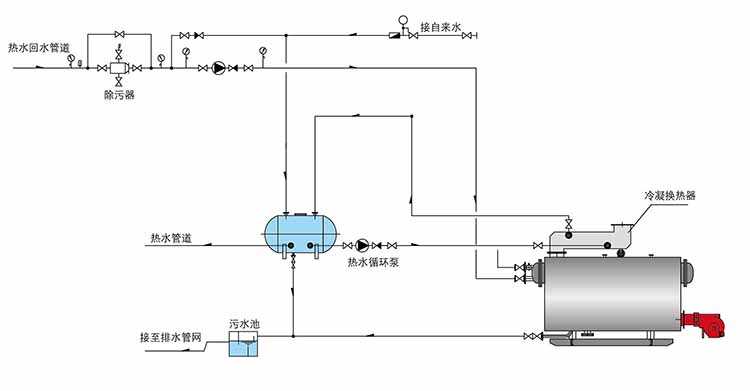

所謂真空鍋爐，就是鍋內介質壓力低于大氣壓的鍋爐。鍋爐結構和工作原理如圖，鍋爐分上下兩部分，其下半部分就是普通的鍋殼蒸汽鍋爐，即爐膽和煙管組成的受熱面；而上半部分叫真空室，即相當于鍋殼的汽空間，空間內裝設有管式汽—水換熱器，用來加熱供暖熱水。
鍋爐運行時，鍋殼內被真空裝置抽空，并維持0.03MPa左右的負壓，即-0.03MPa，也就是鍋內介質的***壓力為0.07MPa，左右。由水的特性可知，此時鍋水的沸點就為90℃左右。運行中，汽化的飽和蒸汽在真空室內通過換熱器與供暖水進行熱交換，使供暖水被加熱升溫，而蒸汽則被冷凝成水回到下部水空間再受到加熱汽化，上升冷凝......,周而復始。由于加熱的飽和蒸汽溫度為90℃左右，所以供暖水的出口溫度一般只能達到80℃左右。
真空熱水鍋爐的特點是：由于鍋內壓力低，只要抽真空的裝置工作可靠，就不會有超壓爆炸的危險，所以一些地下鍋爐房就選用了真空熱水鍋爐；因?yàn)楣ぷ鲏毫Φ?，鍋爐控制就較簡單，其材質也可用普通鋼，所以鍋爐成本低；再就是由于鍋水是在鍋內反復汽化冷凝的，一般不會出現普通蒸汽鍋爐的鍋水因蒸發而濃縮，結垢現象。也不需要補充很多的給水，所以可節省不少水處理費用。
| 總結有以下幾點優勢： 1.安全可靠：始終在負壓狀態下運行，無膨脹爆炸的危險，具有常壓和有壓鍋爐無法比擬的安全可靠性。 2.無需資格審查：不屬于“壓力容器安全法規”的范疇，不需要資格審查。 3.一機多用的理想功能：一臺真空鍋爐可以實現采暖、衛生熱水等多種需求。 4.爐內不結垢，真空無氧，壽命更長：使用處理后的軟化熱媒水，爐內不結垢；爐內保持真空無氧，大大降低了爐內腐蝕；機組使用前熱媒水一次性充入機組內，維護管理方便，在使用壽命期內不需要更換。使真空鍋爐的使用壽命達到半***性。
|
多用途真空熱水鍋爐性能參數表：
| 型號 | 單位 | ZKL | ZKL | ZKL | ZKW | ZKW | ZKW | ZKW | ZKW | ZKW | ZKW | ZKW | ZKW |
| 0.24 | 0.35 | 0.48 | 0.58 | 0.7 | 1.05 | 1.4 | 1.75 | 2.1 | 2.4 | 2.8 | 3.5 |
| 85/65 | 85/65 | 85/65 | 85/65 | 85/65 | 85/65 | 85/65 | 85/65 | 85/65 | 85/65 | 85/65 | 85/65 |
| -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) |
| 額定蒸發量 | MW.H | 0.24 | 0.35 | 0.48 | 0.58 | 0.7 | 1.05 | 1.4 | 1.75 | 2.1 | 2.4 | 2.8 | 3.5 |
| 額定發熱量 | 萬Kcal | 20 | 30 | 40 | 50 | 60 | 90 | 120 | 150 | 180 | 240 | 2.8 | 3.5 |
| 額定壓力 | Mpa | 0.07 |
| 鍋爐熱效率 | % | 91 |
| 染料消耗量 | 輕柴油 | Kg | 21 | 32 | 42.7 | 53 | 64 | 96 | 128 | 168 | 202 | 269 | 308 | 385 |
| 城市煤氣 | NM3/H | 55 | 82 | 110 | 127 | 165 | 247 | 330 | 412 | 494 | 659 | 769 | 961 |
| 天然氣 | NM3/H | 26 | 39 | 52 | 65 | 77 | 116 | 155 | 193 | 232 | 310 | 361 | 452 |
| 液化氣 | NM3/H | 9.7 | 14.6 | 19.5 | 24.4 | 29 | 44 | 58 | 73 | 88 | 117 | 136 | 171 |
| 冷凝換熱器 | 材質/結構 | 材質 | 不銹鋼(SUS304)鰭片管 |
| 工作壓力 | MPa | 1 |
| 取暖換熱器 | ***大發勢量 | 萬KCal | 12 | 18 | 24 | 30 | 36 | 54 | 72 | 90 | 108 | 144 | 168 | 210 |
| 取暖溫度 | ℃ | 85/60 | 85/60 | 85/60 | 85/60 | 85/60 | 85/60 | 85/60 | 85/60 | 85/60 | 85/60 | 85/60 | 85/60 |
| 溫水循環量 | t/h | 4.8 | 7.2 | 9.6 | 12 | 14.5 | 21.6 | 28.8 | 36 | 43.2 | 57.6 | 67.2 | 84 |
| 壓力損失 | mH2O | 1.7 | 2 | 1.8 | 2 | 2.2 | 3 | 2 | 2.6 | 2.5 | 3.5 | 3.5 | 3.5 |
| 取暖出口 | mm | 40 | 50 | 65 | 65 | 65 | 80 | 80 | 110 | 125 | 125 | 125 | 125 |
| 熱水用換器 | ***大發熱量 | 萬KCal | 8 | 12 | 16 | 20 | 24 | 36 | 48 | 60 | 72 | 96 | 112 | 140 |
| 熱水溫度 | ℃ | 65/25 | 65/25 | 65/25 | 65/25 | 65/25 | 65/25 | 65/25 | 65/25 | 65/25 | 65/25 | 65/25 | 65/25 |
| 供熱水量 | t/h | 2 | 3 | 4 | 5 | 6 | 9 | 12 | 15 | 18 | 24 | 28 | 35 |
| 壓力損失 | mH20 | 1.5 | 1.8 | 1.5 | 1.8 | 2 | 0.6 | 1.5 | 1.8 | 1.5 | 1.8 | 1.8 | 1.8 |
| 出水口徑 | mm | 25 | 32 | 40 | 40 | 40 | 65 | 65 | 80 | 100 | 100 | 120 | 120 |
| 電源 | 電壓 | V | 220/380 |
| 總耗電量 | Kw | 0.5 | 0.65 | 1.75 | 1.75 | 2.6 | 4.1 | 6.5 | 9 | 12.5 | 16.5 | 19.5 | 24 |
| 外形心寸 | 長 | mm | 2200 | 2200 | 2350 | 2550 | 2700 | 3200 | 3400 | 4050 | 4700 | 4900 | 5300 | 5900 |
| 寬 | mm | 1000 | 1100 | 1365 | 1550 | 1365 | 1365 | 1600 | 1600 | 1600 | 1800 | 2000 | 2200 |
| 高 | mm | 1900 | 2120 | 2345 | 1800 | 2345 | 2400 | 2500 | 2580 | 2580 | 2360 | 2500 | 2500 |
| 煙囪 | mm | 200 | 250 | 300 | 300 | 300 | 350 | 350 | 400 | 450 | 550 | 600 | 650 |
